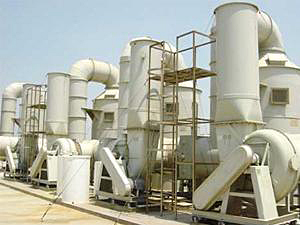

高壓靜電除塵器是一種新型除塵設備。具有設計合理、結構緊湊、除塵效率高，抗結露能力強、使用可靠等特點。使用于水泥廠、化肥廠、等行業各種磨機，破碎點下料口，包裝機及烘干機和各種相類似的分散源處理。
工作原理含塵氣體從設備頂部進風口進入設備后，以高速經過旋風分離器，使含塵氣體沿軸線調整螺旋向下旋轉，利用離心力，除掉較粗顆粒的粉塵，控制了進入電場的初始含塵濃度。
然后，氣體經下灰斗進入電場工作，由于下灰斗截面積大于內管截積數倍，根據旋轉矩不變?cè)恚瑥较蝻L(fēng)速和軸向風速急劇降低產生零速界面而使內管中的重顆粒粉塵沉降于下灰斗內，降低了進入電場的粉塵濃度，低濃度含塵氣體經電收塵而凝聚在陰陽板上，經清灰振打而將收集的粉塵由鎖風排灰裝置輸送走。
為了防止內管旋風和電場板振打后在下灰斗內形成的二次揚塵，特在下灰斗中設置了隔離錐。
規 格 性 能 | SZD/1-1370 | SZD/2-1370 | SZD/4-1370 | SZD/8-1370 |
筒徑×臺數 | 1370×1 | 1370×2 | 1370×4 | 1370×8 |
主電場斷面積m2 | 1 | 2 | 4 | 8 |
處理風量(m3/h) | 3000-4000 | 6000-8000 | 12000-16000 | 24000-34000 |
電場風速M(fèi)/S | 電旋風 | 1.9-2.8 |
電凝聚 | 0.84-1.2 |
允許含塵濃度g/m3 | 100 |
除塵效率(%) | 99.9 |
允許煙氣溫度℃ | 200大于200℃特殊訂貨 |
允許負壓(mmH2O) | 200 |
壓力損失(mmH2O) | |
振打方式 | 電機振動式 |
重量(Kg) | 2830 | 4700 | 8500 | 15000 |
